Диаграмма активности или деятельности (State / Activity diagram)

Она предназначена для общего моделирования процессов, но также подходит для представления алгоритмов, решающих небольшие задачи.

Начальный узел – маленький черный круг, с которого начинается алгоритм. Из него всегда выходит одна линия потока.
Действие (операция) – прямоугольник с закругленными углами, в который записываются команды или действия, выполняемые в алгоритме.
Поток – стрелка, показывающая переход от одного действия к другому. Правильный поток: в каждое действие входит одна линия и выходит тоже одна.
Точка принятия решения – маленький ромб, который обозначает место, где принимается решение. В зависимости от условий, указанных возле ветвей, выбирается дальнейший путь потока. Соответствует конструкции if в программировании.
Конец действия – черная точка, обозначающая завершение алгоритма.

Таким образом, эта диаграмма помогает наглядно показать, как выполняется алгоритм или процесс, от начала до конца, с учетом всех условий и переходов.

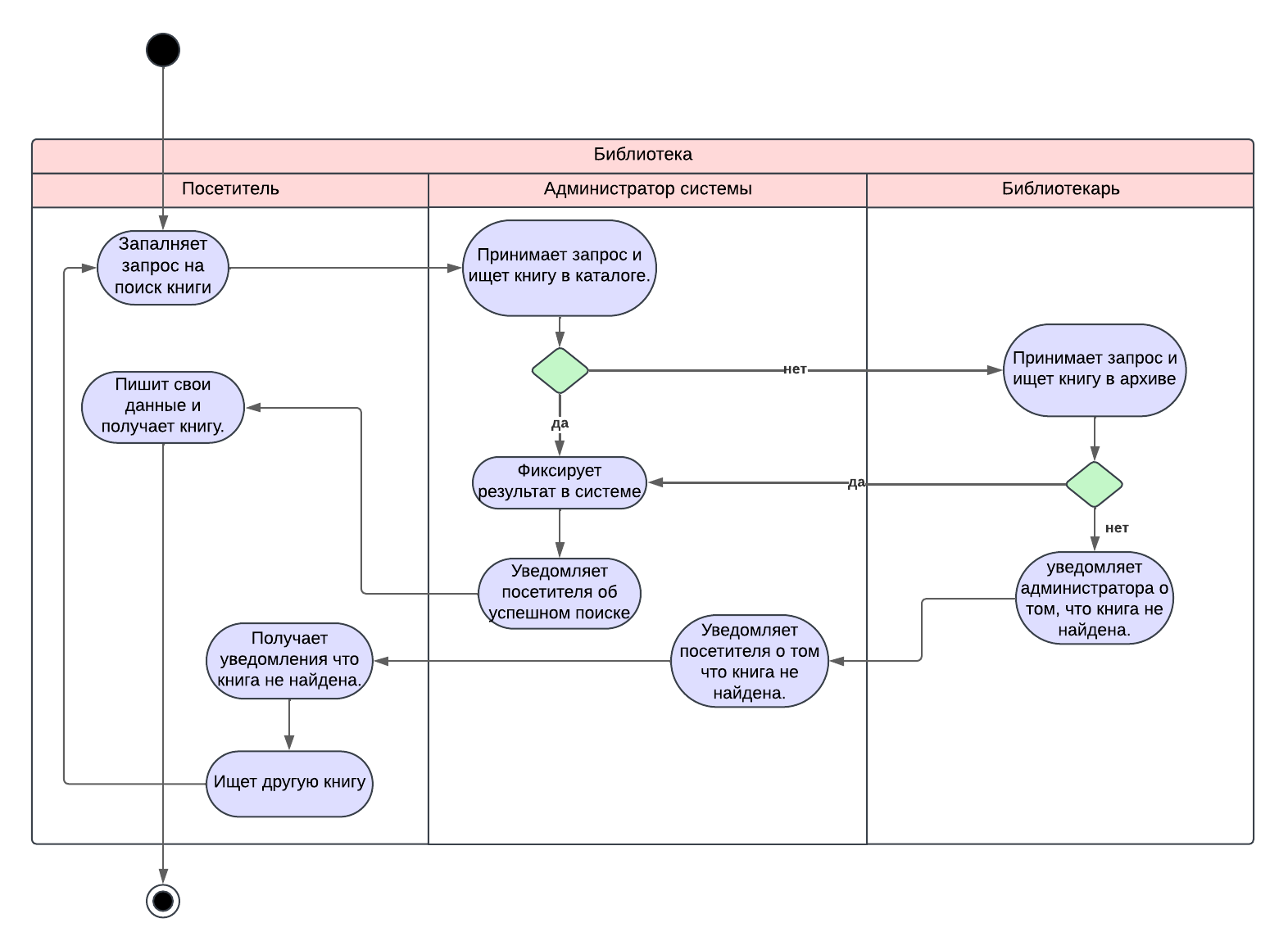

Библиотека. Получение книги.
