3. Teema NUPP ja PHOTORESISTOR

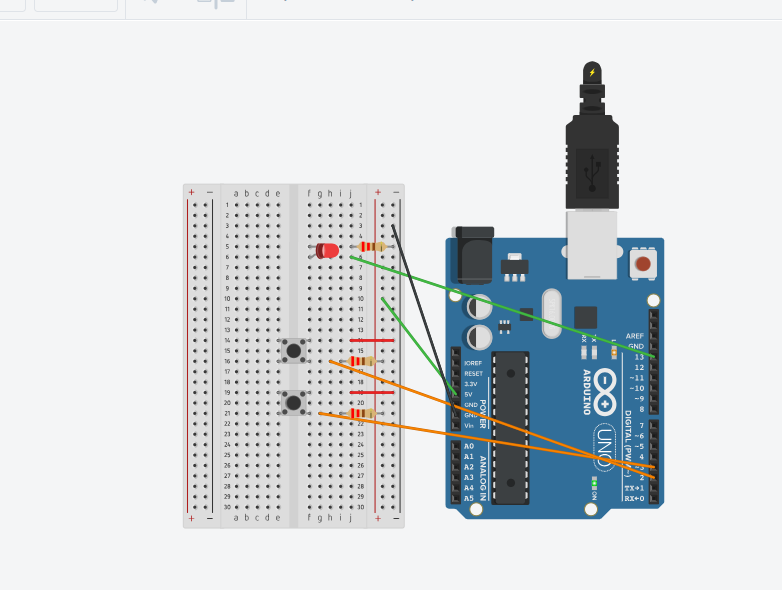

3.1. Katse Nuppude ja Slideswitch’i kasutamise võimalus

const int button1Pin = 2;  //viik kunu on ühebdatud nupp1

const int button2Pin = 3; //viik kuhu on ühendatud nupp2

const int ledPin =  13;

void setup()

{

  pinMode(button1Pin, INPUT); //algväärtuse nupu viigu sisendiks

  pinMode(button2Pin, INPUT); //algväärtuse nupu viigu sisendiks

  pinMode(ledPin, OUTPUT);   //algväärtuse LED viigu väljundiks


}

void loop()

{

  int button1State, button2State;  //nupu oleku muutujad

  button1State = digitalRead(button1Pin);// salvestame muutujasse nupu hetke väärtuse(HIGH või LOW)

  button2State = digitalRead(button2Pin);

  if (((button1State == LOW) || (button2State == LOW))   // kui nupu on alla vajutatud

      && !

      ((button1State == LOW) && (button2State == LOW))) // kui nupude on alla vajutatud

  {

    digitalWrite(ledPin, HIGH);  // lülitame LED sisse

  }

  else

  {

    digitalWrite(ledPin, LOW);  // lülitame LED välja

  }

  }

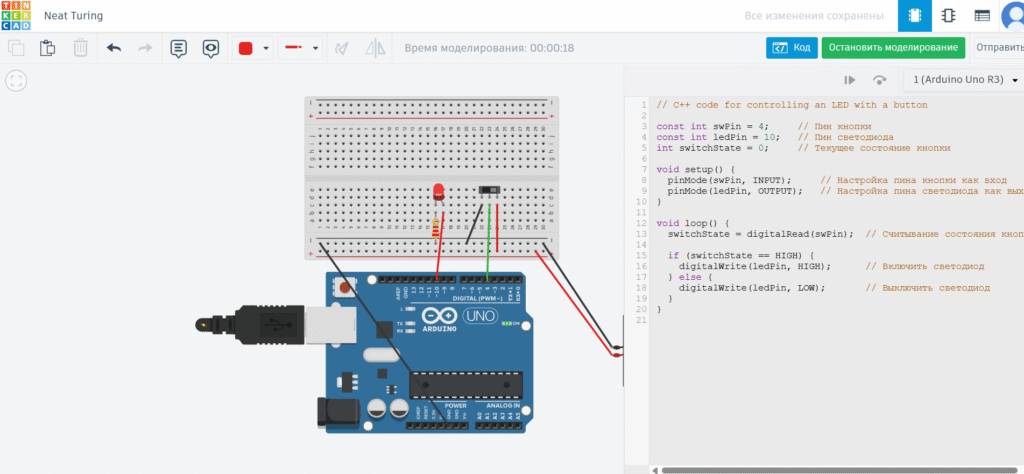

2.- Näidis- Slideswitch’i kasutamine

// C++ code for controlling an LED with a button

const int swPin = 4;     // Пин кнопки
const int ledPin = 10;   // Пин светодиода
int switchState = 0;     // Текущее состояние кнопки

void setup() {
  pinMode(swPin, INPUT);     // Настройка пина кнопки как вход
  pinMode(ledPin, OUTPUT);   // Настройка пина светодиода как выход
}

void loop() {
  switchState = digitalRead(swPin);  // Считывание состояния кнопки

  if (switchState == HIGH) {
    digitalWrite(ledPin, HIGH);      // Включить светодиод
  } else {
    digitalWrite(ledPin, LOW);       // Выключить светодиод
  }
}

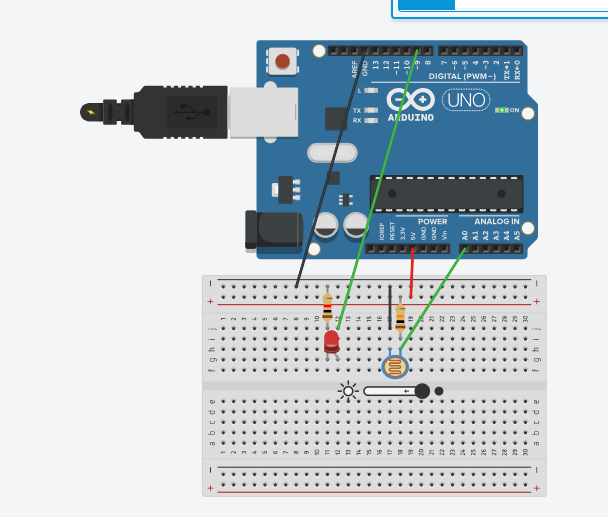

3.2. Katse Photoresistor

const int sensorPin = 0;

const int ledPin = 9;

int lightLevel, high = 0, low = 1023;

void setup()

{

  pinMode(ledPin, OUTPUT);

  Serial.begin(9600); // //Serial monitori seadistamine

}

void loop()

{

  // AnalogRead() kasutab väärtused vahemikus 0 (0 вольт) и 1023 (5 вольт).

  // AnalogWrite(),  kasutatakse, et LEDi sujuvalt sisselülitada 0(ei põle) kuni 255(põleb maksimalselt).

  lightLevel = analogRead(sensorPin); //loeme mõõdetud analoogväärtuse
  // Map() teisendab sisendi väärtused ühest vahemikust teisse. Näiteks, "from" 0-1023 "to" 0-255.

  // Constrain() saed muutujale kindlad piirväärtused.

  // Näiteks:  kui constrain() kohtub arvudega 1024, 1025, 1026.., siis ta teisendab need 1023, 1023, 1023..). Kui arvud vähem kui 0, siis teisendab need 0:.

  // lightLevel = constrain(lightLevel, 0, 255);

  manualTune();  //

  //autoTune();  //

  analogWrite(ledPin, lightLevel);

  // Выражение выше, будет изменять яркость светодиода вместе с уровнем освещенности. Чтобы сделать наоборот, заменить в analogWrite(ledPin, lightLevel) "lightLevel" на "255-lightLevel". Теперь у нас получился ночник!

  Serial.print(lightLevel);     // prindime tulemused Serial Monitori (вывод данных с фоторезистора (0-1023))

  Serial.println("");

  delay(1000);

}

void manualTune()

{

  lightLevel = map(lightLevel, 300, 800, 0, 255); // kaardistame selle analoogväljundi vahemikku (будет от 300 темно, до 800 (светло)).

  lightLevel = constrain(lightLevel, 0, 255);

}

void autoTune()

{

   if (lightLevel < low)

  {

    low = lightLevel;

  }

  if (lightLevel > high)

  {

    high = lightLevel;

  }

  lightLevel = map(lightLevel, low+10, high-30, 0, 255);

  lightLevel = constrain(lightLevel, 0, 255);

}

Ülesanne 3.1 Öölamp

Töö kirjeldus

See projekt kasutab valgusandurit ja potentsiomeetrit, et juhtida LED-e erinevates värvides. Kui keeran potekat, vahetub värv. Valguse hulk mõjutab LEDide eredust – mida rohkem valgust, seda eredam.

Kasutatud komponenid

  • Arduino Uno
  • 3 LEDi (punane, roheline, sinine)
  • 3 takistit LEDide jaoks
  • Fototakisti (valgusandur)
  • Potentsiomeeter
  • 2 takistit andurite jaoks
  • Juhtmed
  • Breadboard

Töö protsess:

  1. Ühendasin kõik komponendid breadboardile (vt joonist).
  2. LEDid läksid pin 10, 11 ja 12 külge.
  3. Fototakisti ühendasin A1 külge, potentsiomeetri A0 külge.
  4. Kirjutasin koodi, kus:
  5. potentsiomeeter valib värvi
  6. fototakisti määrab, kui tugevasti LED põleb
  7. Testisin — kui keeran nuppu, värv muutub; kui valgus muutub, LED läheb eredamaks või tuhmimaks.

Kasutamisvõimalused tavaelus

Automaatne valgustus: valgusanduriga saab panna tuled põlema, kui läheb pimedaks

Nutikas öölamp, mille värvi ja eredust saab reguleerida

Õppimiseks – kuidas töötavad andurid, LEDid ja miks kasutada takisteid

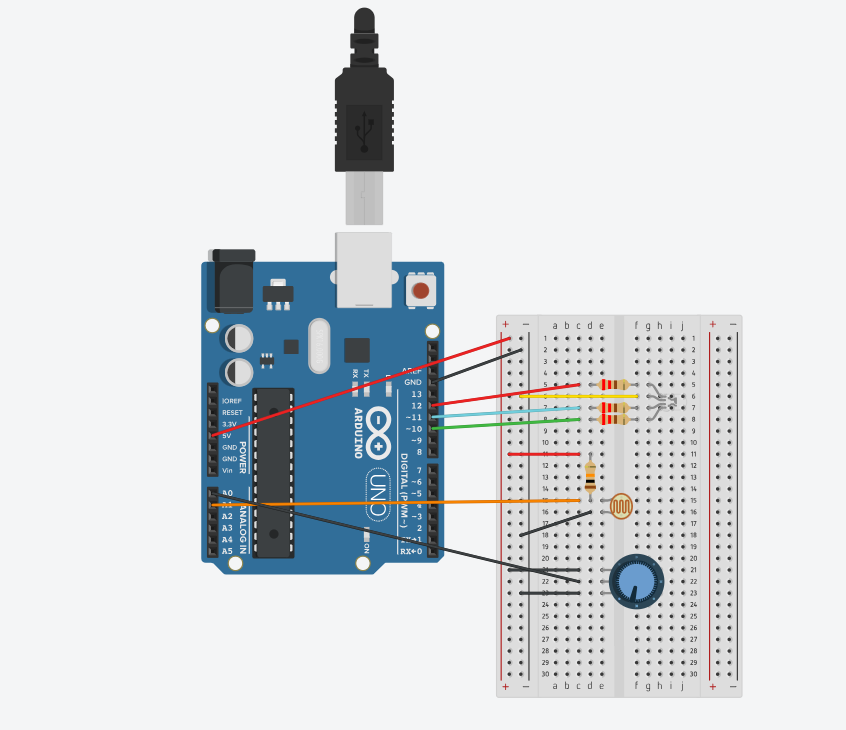

Skeem:

Programm:

const int ledPin  = 12;     // Первый светодиод (красный)
const int led2Pin  = 10;    // Второй светодиод (зелёный)
const int led3Pin = 11;     // Третий светодиод (синий)

int sensorPote = A0;        // Потенциометр подключен к A0
int sensorPoteValue;        // Значение с потенциометра

int sensorPhoto = A1;       // Фоторезистор подключен к A1
int sensorPhotoValue;       // Значение с фоторезистора

int Value;                  // Значение от 0 до 8, которое определяет цвет

void setup()
{
  pinMode(ledPin, OUTPUT);     // Устанавливаем пины для светиков как выходы
  pinMode(led2Pin, OUTPUT);
  pinMode(led3Pin, OUTPUT);
  Serial.begin(9600);          // Включаем серийный порт для отладки
}

void pinidOFF()
{
  // Выключаем все светодиоды
  digitalWrite(ledPin, LOW);
  digitalWrite(led2Pin, LOW);
  digitalWrite(led3Pin, LOW);
}

// Функция зажигает КРАСНЫЙ цвет
void red(int sensorPhotoValue)
{
  analogWrite(ledPin, sensorPhotoValue); // яркость от фоторезистора
  analogWrite(led2Pin, 0);
  analogWrite(led3Pin, 0);
}

// Функция зажигает ЗЕЛЁНЫЙ цвет
void green(int sensorPhotoValue)
{
  analogWrite(ledPin, 0);
  analogWrite(led2Pin, 0);
  analogWrite(led3Pin, sensorPhotoValue);
}

// Функция зажигает БЕЛЫЙ цвет (все цвета включены)
void white(int sensorPhotoValue)
{
  analogWrite(ledPin, sensorPhotoValue);
  analogWrite(led2Pin, sensorPhotoValue);
  analogWrite(led3Pin, sensorPhotoValue);
}

// Функция зажигает ГОЛУБОЙ цвет
void blue(int sensorPhotoValue)
{
  analogWrite(ledPin, 0);
  analogWrite(led2Pin, sensorPhotoValue);
  analogWrite(led3Pin, sensorPhotoValue);
}

// Функция зажигает ЖЁЛТЫЙ цвет
void yellow(int sensorPhotoValue)
{
  analogWrite(ledPin, sensorPhotoValue);
  analogWrite(led2Pin, sensorPhotoValue);
  analogWrite(led3Pin, 0);
}

// Функция зажигает РОЗОВЫЙ цвет
void pink(int sensorPhotoValue)
{
  analogWrite(ledPin, sensorPhotoValue);
  analogWrite(led2Pin, 0);
  analogWrite(led3Pin, sensorPhotoValue);
}

void loop()
{
  sensorPoteValue = analogRead(sensorPote); // считываем значение потенциометра
  Value = map(sensorPoteValue, 0, 1023, 0, 8); // переводим значение в диапазон от 0 до 8

  sensorPhotoValue = analogRead(sensorPhoto); // считываем значение фоторезистора
  sensorPhotoValue = map(sensorPhotoValue, 300, 800, 0, 255); // переводим яркость в 0–255
  sensorPhotoValue = constrain(sensorPhotoValue, 0, 255); // не даём выйти за пределы 0–255

  Serial.print(sensorPhotoValue); // выводим в порт для проверки
  Serial.print("->");
  Serial.println(sensorPhotoValue);

  // В зависимости от значения Value выбираем цвет
  if (Value == 0)
  {
    pinidOFF(); // всё выключено
  }
  else if (Value == 1)
  {
    red(sensorPhotoValue);
  }
  else if (Value == 2)
  {
    green(sensorPhotoValue);
  }
  else if (Value == 3)
  {
    blue(sensorPhotoValue);
  }
  else if (Value == 4)
  {
    yellow(sensorPhotoValue);
  }
  else if (Value == 5)
  {
    pink(sensorPhotoValue);
  }
  else
  {
    white(sensorPhotoValue); // если что-то другое — пусть будет белый
  }

  delay(500); // пауза, чтобы не мигало слишком быстро
}
